SC-88ST Proの電解コンデンサ交換

部品リストとDigi-Keyの一括追加用Excelファイルを置いておきます。
けしかん @keshinomi_88pro氏の88Pro用のExcelファイルを流用させていただきました。

パナの330uFのスペックがデータシートに存在せず解りません。
もっと良い選定もあると思いますので、アレンジしてください…

要注意

電源周りにOSコンが2つありますが、交換リストには入れていません。
交換する場合は元のスペック以上か、現行のOSコンの同スペック製品とするよう注意してください。

330uFのGND側は熱的にきつい場所が多いです。抜く際は注意した方がいいでしょう。

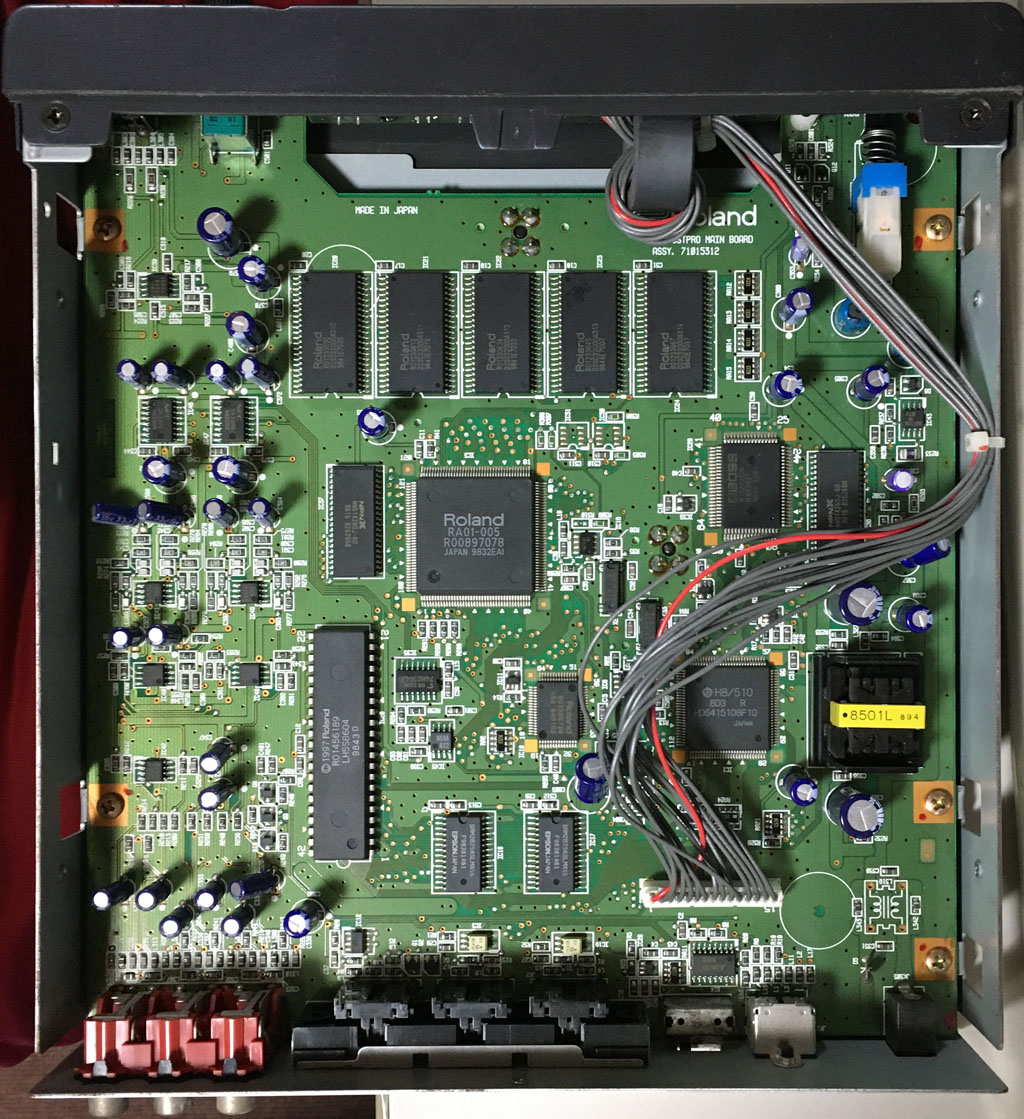

添付ファイル: filesc-88stpro_board.jpg 3054件 [詳細] filesc-88stpro_capacitor_digi-key.xlsx 2948件 [詳細] filesc-88stpro_capacitor_publish.xlsx 2962件 [詳細]
