CM-300の電解コンデンサ交換

部品リストとDigi-Keyの一括追加用Excelファイルを置いておきます。
けしかん @keshinomi_88pro氏の88Pro用のExcelファイルを流用させていただきました。

元の電解が古くてスペックが全然わかりません。
もっと良い選定もあると思いますので、アレンジしてください…

要注意

C3,C4は電源平滑用、C22,C23は5216の電源平滑用です。

フレームに付いている7805Aはグリスの塗り直しをした方が良いでしょう。そこそこ発熱します。

VRの交換

Panasonic EVJ-Y91F03B14 10kΩ Bカーブ2連 垂直型(Digi-Keyのページ)
製廃で、そのまま交換できる形の代替品も無さそうです。

取り付け寸法が近いALPS RK09Lシリーズでなんとかなるか試してみます。
標準品には無いのでRK09L1240-F20-C0-B103です。

ALPS RK14Kシリーズはもっと形は近いですが7ピンなのでどのみちそのまま交換は不可。

いずれにしてもそのまま交換できないのであれば金属軸の方が…という気がしますが、
スペースもあるので軸の長ささえ大体同じであれば何でも付けられそうです。

CM-500も同じものだと思います(未確認)

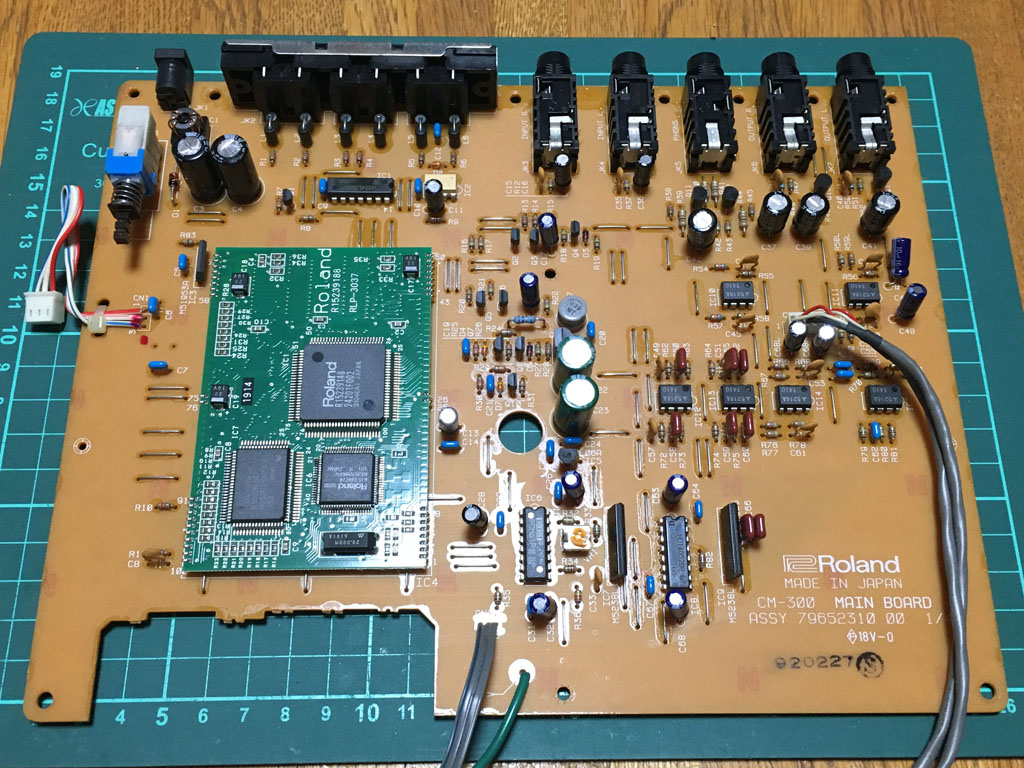

添付ファイル: filecm-300_board.jpg 83件 [詳細] filecm-300_capacitor_digi-key.xlsx 70件 [詳細] filecm-300_capacitor_publish.xlsx 71件 [詳細]
